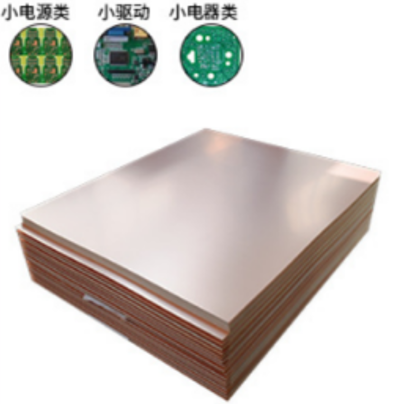

FR4板材

FR-4就是玻璃纤维环氧树脂覆铜板，线路板中的一种基材，可以分为一般FR4板材和高TG FR4板材，Tg是玻璃转化温度，即熔点。电路板必须耐燃，在一定温度下不能燃烧，只能软化。这时的温度点就叫做玻璃态转化温度(Tg点)，这个值关系到PCB板的尺寸安定性。

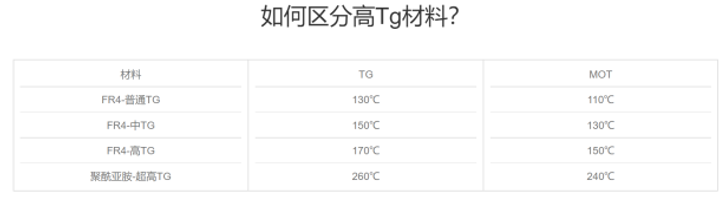

一般Tg的板材为130度以上，高Tg一般大于170度，中等Tg约大于150度。通常Tg≥170℃的PCB印制板，称作高Tg印制板。基板的Tg提高了，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG值越高，板材的耐温度性能越好，尤其在无铅制程中，高Tg应用比较多。

 阻抗匹配

阻抗匹配（impedance matching）主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点，从而提升能源效益。
信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗匹配。
PCB中常见的阻抗控制值有：100欧姆差分阻抗，90欧姆差分阻抗以及单端50欧姆阻抗。
表面处理

PCB 板表面处理一般分为几种，为了更好的了解自己的PCB设计各项问题，现进行简单介绍：

1）喷锡，喷锡是电路板行内最常见的表面处理工艺，它具有良好的可焊接性，可用于大部分电子产品。喷锡板对其他表面处理来说，它成本低、可焊接性好的优点；其不足之处是表面没有沉金平整，特别是大面积开窗的时候，更容易出现锡不平整的现象。

2）沉锡，沉锡跟喷锡的不同点在于它的平整度好，但不足之处是极容易氧化发黑。

3）沉金，只要是“沉”其平整度都比“喷”的工艺要好。沉金是无铅的，沉金一般用于金手指、按键板，因为金的电阻小，所以接触性的必须要用到金，如手机的按键板灯。沉金是软金，对于经常要插拔的要用镀金，沉金主要是沉镍金。

4）镀金，在沉金中已经提到镀金，镀金有个致命的不足时其焊接性差，但其硬度比沉金好。在MID和VR的设计中一般不用这种工艺。

小助手提示：如果对于平整度有要求，如对频率有要求的阻抗电路板（如微带线）尽量用沉金工艺；一般带有BGA的MID板卡都用沉金工艺。

 5）OSP，它主要靠药水与焊接铜皮之间的反应产生可焊接性，唯一的好处是生产快，成本低；但是因其可焊接性差、容易氧化，电路板行内一般用得比较少。

芯板（Core）/PP片（半固化片）

将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。它是做PCB的基本材料，常叫基材。当它用于多层板生产时，也叫芯板（CORE）。
树脂与载体合成的一种片状粘结材料称为PP片。芯板和半固化片是用于制作压合多层板的常见材料。
 差分线

差分信号就是驱动器端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线，就称为差分走线。
差分信号，有些也称差动信号，用两根完全一样，极性相反的信号传输一路数据，依靠两根信号电平差进行判决。为了保证两根信号完全一致，在布线时要保持并行，线宽、线间距保持不变。

信号完整性(signal integrity)

信号完整性是指信号在传输线上的质量。信号具有良好的信号完整性是指当在需要的时候，具有所必需达到的电压电平数值。差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。主要的信号完整性问题包括反射、振荡、地弹、串扰等。

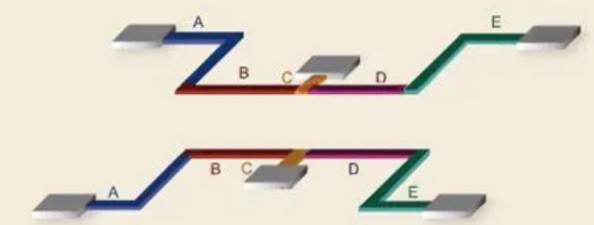

信号反射

反射就是在传输线上的回波。信号功率（电压和电流）的一部分传输到线上并达到负载处，但是有一部分被反射了。如果源端与负载端具有相同的阻抗，反射就不会发生了。源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。如果负载阻抗小于源阻抗，反射电压为负；反之，如果负载阻抗大于源阻抗，反射电压为正。布线的几何形状、不正确的线端接、经过连接器的传输及电源平面的不连续等因素的变化，均会导致此类反射。
反射会造成信号过冲overshoot、下冲undershoot、振铃ringing、边沿迟缓也就是阶梯电压波。

串扰(crosstalk)

串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。容性耦合引发耦合电流，而感性耦合引发耦合电压。PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。

内电层（Inner Layer）

内电层是PCB的一种负片层，主要作用是当做电源或地的层，必要时进行电源分割。

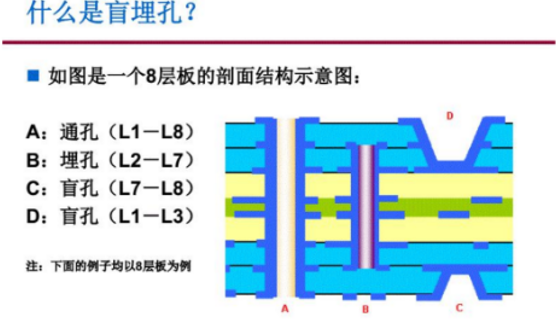

1）盲孔：从中间层延伸到PCB一个表面层的过孔。常见的有一阶，二阶之称，比如一阶盲孔是指第二层到TOP层的过孔或者倒数第二层到Bottom的过孔。

2）埋孔：从一个中间到另一个中间之间的过孔，不会延伸到PCB表面层。

测试点：

一般指独立的PTH孔、SMT PAD、金手指、Bonding手指、IC手指、BGA焊接点、以及客户于插件后测试的测试点。
Mark点

Mark点是电路板设计中PCB应用于自动贴片机上的位置识别点，又称光学点位点。Mark点的选用直接影响到自动贴片机的贴片效率。一般Mark点的选用与自动贴片机的机型有关。Mark点一般设计成Ф1 mm（40 mil）的圆形图形。考虑到材料颜色与环境的反差，留出比光学定位基准符号大0.5 mm（19.7 mil）的无阻焊区，也不允许有任何字符，见下图所示。
同一板上的光学定位基准符号与其相邻内层背景要相同，即三个基准符号下有无铜箔应一致。周围10mm无布线的孤立光学定位符号应设计一个内径为2mm环宽1mm的保护圈，且周围有上下边直径为2.8mm的8边形隔离铜环。

PTH（金属化孔）/NPTH（非金属化孔）

孔壁沉积有金属层的孔称为金属化孔，其主要用于层间导电图形的电气连接。反之，则为非金属孔，一般用来作为定位孔或安装孔。
