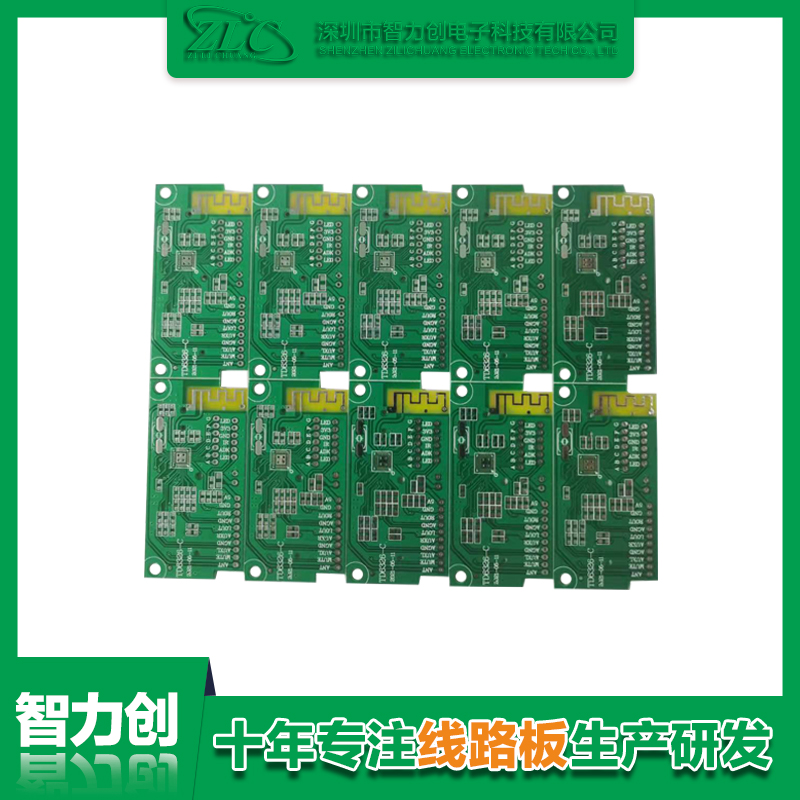

pcb双面板是指两面都有布线，想要用上两面的导线，必须要在两面间有适当的电路连接才能实现，这种电路间的「桥梁」叫做导孔(via)。导孔是在pcb上，充满或涂上金属的小洞，它可以与两面的导线相连接。因pcb双面板的面积比单面板大了一倍，而且因为布线可以互相交错(可以绕到另一面)，它更适合用在比单面板更复杂的电路上。

         严格意义上来讲pcb双面板是电路板中很重要的一种pcb板，它的用途广泛，看一板pcb板是不是双面板也很简单，相信朋友们对单面板的认识是完全可以把握的了，双面板就是单面板的延伸，意思是单面板的线路不够用从而转到反面的，pcb双面板还有重要的特征就是有导通孔。

        简单点说就是双面走线，正反两面都有线路!一句概括就是：双面走线的板就是双面板!有的朋友就要问了比如一块板双面走线，但是只有一面有电子零件，这样的板到底是双面板还是单面板呢?答案是明显的，这样的板就是双面板，只是在双面板的板材上装上了零件而已。　　

　　制造pcb双面板的好处在于，制造成本适中，应用领域广泛，小到家用电器，大到汽车医疗器械都能看到pcb双面板的身影，pcb双面板文件中的top silkscreen 顶层字符dao，top soldermask 顶层阻焊，top layer 元件面线路zhuanshu，bottom layer 焊接面线路，bottom soldermask底层阻焊，bottom silkscreen底层字符，pcb双面板没有内电层，因此走电地线就在顶底层线路，对布线要求更高一些，处理电地层时需要格外细心些。

　　pcb双面板制作方法一般由内层图形先做，然后以印刷蚀刻法作成单面或双面基板，并纳入指定的层间中，再经加热、加压并予以粘合，至于之后的钻孔则和双面板的镀通孔法相同。这些基本制作方法与溯至1960年代的工法并无多大改变，不过随着材料及制程技术(例如：压合粘接技术、解决钻孔时产生胶渣、胶片的改善)更趋成熟，所附予多层板的特性则更多样化。
