在现代电子设备的核心深处，藏着一块看似不起眼却至关重要的元件——印刷电路板（PCB），它是电子元器件相互连接的基石。特别是在个人电脑中，主板作为所有硬件组件的交汇点，其上的PCB设计直接影响着系统的性能与稳定性。今天智力创线路板厂家小编将带您探索主板PCB的层次世界，解答“主板PCB有多少层”以及“层数是否越多越好”的疑问。

主板PCB的层次结构

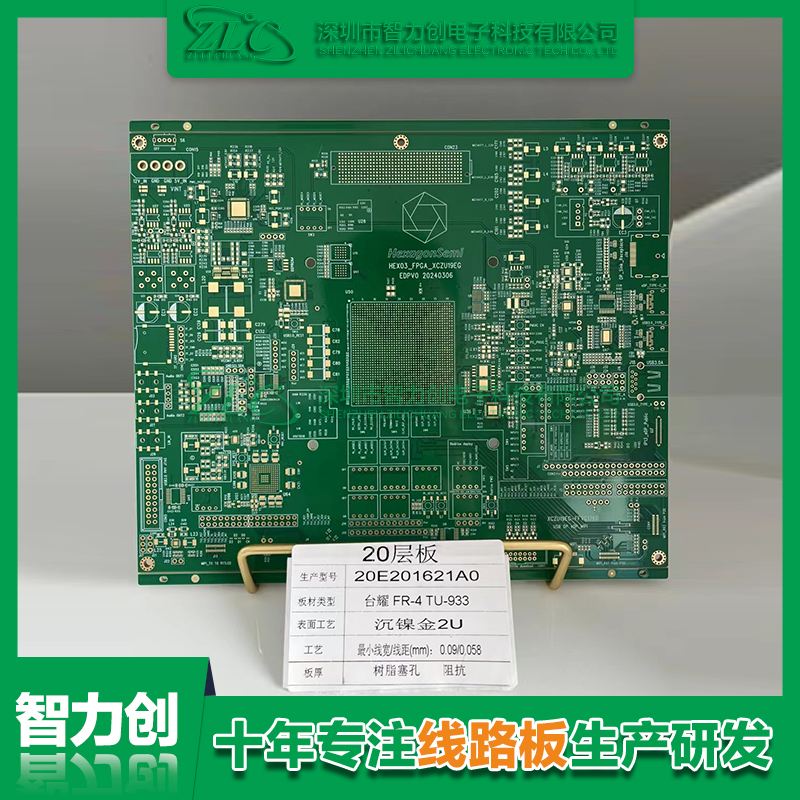

PCB由多个导电层和绝缘层堆叠而成，这些层通过精密的工艺技术粘合在一起，形成一个复杂而有序的电气网络。每一层都可以布设线路，用于传输信号、电源或接地。主板PCB的层数可以从单层到几十层不等，常见的消费级主板多为4层、6层、8层乃至10层设计，而高端服务器或专业工作站主板可能会采用12层甚至更多层数的PCB设计。

层数的作用

提高信号完整性：随着层数增加，可以为高速信号提供专用的层进行布线，减少信号交叉干扰，提升信号传输质量。

优化电源分配：更多的电源和接地层有助于降低电源纹波，确保供电稳定，对高性能CPU和GPU尤为重要。

增强散热能力：额外的层可用于设计散热路径，帮助热能更快地从关键部件散出。

空间利用效率：多层设计允许更复杂的电路布局，可以在有限的空间内集成更多的功能。

层数越多越好吗？

虽然多层PCB带来诸多优势，但并不意味着层数越多越好。原因如下：

成本增加：每增加一层，制造成本会相应上升，包括材料、工艺和生产难度的提升。

设计复杂度：层数增加使得设计和布线更加复杂，需要更高级的设计软件和更高的设计技能。

维修难度：多层PCB一旦损坏，维修难度和成本远高于少层板。

实际需求：并非所有系统都需要极高的信号质量和密集的布线，过度增加层数可能造成资源浪费。
