新能源充电桩是汽车周边配套类型产品，随着环保意识的增加，汽车产品由原来的机动类慢慢转化为电动，减少燃气排放污染的现象，因这种需求不断增加，充电桩的需求也在增长，现如今许多一线城市电动车越在悄无声息的走进人们生活当中，现在许多工厂或住房间周围，都能见到充电桩的身影，充电桩线路板也成为首当其冲的追棒对象。

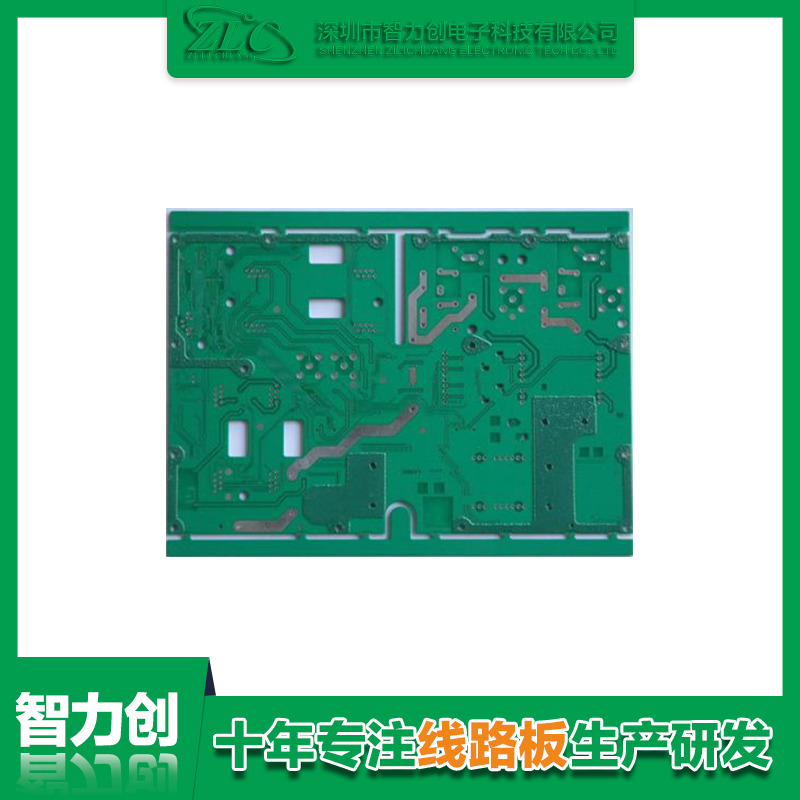

新能源充电桩电路板与其它消费类电子产品有所不同，因充电桩线路板在运作时需满足大电流、高电压，一般常规薄板根本承受不了，虽然所有PCB板材料都是铜材质，但在等级上还是有一定区别的，普通板材TG140以下，而制作新能源充电桩电路板用到的基材需要在TG150以上，为高TG材料，数据显示，等级参数越高、板材质量越好。

定制充电桩PCB线路板需要注意的事项有：不允许线路缺损、线路边残铜、孔边阻抗路黄等现象，对于制作充电桩线路板厂家还需执行IPC-III级标准，以防不达到的产品能及时淘汰出来。

新能源充电桩电路板使用对象为大型车型，电流量更不是普通充电桩可以概比的，对于新能源充电桩线路板工作原理大家又了解多少呢？下面让我们一起了简单读解一下关于新能源充电桩PCB板的工作原理吧！

①构造：直流充电桩输出由9根线共同组成，分别包括"地线PE、直流电源线DC+和DE-、通信线路S+和S-、低压辅助线路A+和A-、充电连接确认线路CC1和CC2"。直流充电桩就是通过为9根线来完成对电动汽车的充电。

②电动汽车充电接口连接确认：充电桩原理中的重要环节"接口连接确认"，将直流充电桩充电枪插入电动汽车充电机口后，充电桩监测点会检测电压情况，当检测到4V的电压时充电桩就会判断充电接口连接成功，把充电枪中的电子锁进行锁定避免脱落。

③直流充电桩自检：当充电机口连接成功以后充电桩闭合K3和K4开关，让低压辅助电路导通为电动汽车控制装置供电，电动汽车得到供电后会根据监测点的低压来判断接口是否连接，如果电压为6V汽车就会周期性的发送握手报文，随后闭合K1和K2开关进行绝缘监测，检测DC线路的绝缘性能保证充电过程的安全性。绝缘检测结束之后接入泄放回路泄放能量并断开K1和K2开关。
