变频器PCB板是什么?变频器PCB板走线技巧

文章来源: 智力创电路板     阅读次数:1482     发表时间:2023-09-15 14:37:32

[导读]:在现代工业中,变频器被广泛应用于各种电动机驱动系统中,其主要功能是将交流电转换为直流电,实现电动机的可控制速度。而PCB板作为变频器的核心组成部分之一,其走线技巧直接影响着电路的质量和性能。

在现代工业中,变频器被广泛应用于各种电动机驱动系统中,其主要功能是将交流电转换为直流电,实现电动机的可控制速度。而PCB板作为变频器的核心组成部分之一,其走线技巧直接影响着电路的质量和性能。智力创线路板厂家小编将为您揭秘变频器PCB板走线技巧,以帮助读者打造高效稳定的电路布局。

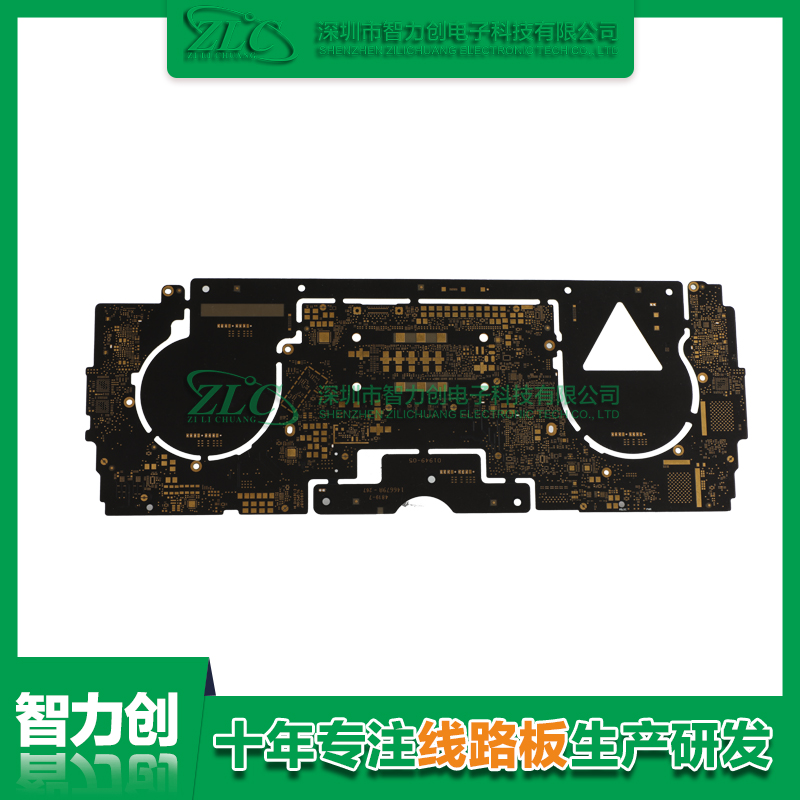

PCB线路板

首先,一个合理的电路布局是保证变频器正常工作的重要环节。

在走线前,首先需要对电路进行规划。合理安排变频器主要部件的位置,如电源模块、控制器、IGBT模块等,以最短的路径连接它们,有助于提高整个电路的效率。同时,还需注意避免布线过于密集,以减小电路间的相互干扰。

其次,针对不同功能模块,选择合适的走线方式也是一个关键。

在变频器电路中,根据信号传输的速度和稳定性要求,可采用不同的走线方式。对于高速数字信号或控制信号,应尽量缩短走线长度,同时采用差分对布线方式以抑制干扰。而对于低速信号或直流电源线,可采用普通的单线传输方式。


第三,将地线设计得合理也是走线技巧的关键之一。

地线的质量和走向直接影响着电路的稳定性和抗干扰能力。在变频器的PCB板走线过程中,应确保地线尽量短、宽,减少回流路径,将地线与功率线、信号线分开布局,避免相互干扰。另外,还需合理设置共地点和防止地回路共振,以防止电路共模干扰的产生。


第四,对于高频电路,应特别注意阻抗匹配和信号完整性。

在走线过程中,应尽量控制走线长度和幅度以减小信号的损耗和失真。同时,在电路设计过程中,可采用阻抗匹配技术,以提高信号的传输质量和抗干扰能力。


最后,进行必要的电磁兼容性(EMC)测试和优化也是保证电路质量的重要环节。

通过EMC测试,可以检测和解决电路中可能存在的干扰和辐射问题,增加电路的稳定性和可靠性。例如,可以采用布线屏蔽、滤波器等措施来降低干扰和辐射。


总之,变频器PCB板走线技巧是打造高效稳定电路布局的关键。一个良好的走线设计可以提高整个电路的效率、稳定性和抗干扰能力,充分发挥变频器的功能。因此,在变频器设计过程中,务必重视PCB板的走线技巧,并根据具体需求选择合适的走线方式和布局方法,以确保电路质量的优异表现。
